האם אתה נאבק עם שטח התקנה מוגבל ביישומי האטם המכני שלך תוך צורך בביצועי קפיצים אמינים? מהנדסים בכל תעשיות עומדים בפני האתגר המתמיד של איזון דרישות עומס עם אילוצים מרחביים באטמי משאבות וציוד קריטי אחר.מעיינות גלמציעים פתרון חדשני לנקודת כאב נפוצה זו, ומספקים ביצועים יוצאי דופן בעיצובים קומפקטיים. מדריך מקיף זה חוקר את כל מה שאתה צריך לדעת על Wave Springs, מעקרונות העיצוב הבסיסיים שלהם ועד לתפקידם הקריטי ביישומים מסוג אטמים מכניים, ועוזר לך לקבל החלטות מושכלות עבור הצרכים התעשייתיים שלך.
מהם מעיינות גל וכיצד הם פועלים?
קפיצי גל מייצגים התקדמות מהפכנית בטכנולוגיית קפיצי דחיסה, השונה מהותית מקפיצי סליל מסורתיים. רכיבים מיוחדים אלו מיוצרים מתיל שטוח-מוקשה מראש באמצעות תהליך סלילה קצה- שיוצר גלים מרובים לאורך היקף הקפיץ. העיצוב הייחודי מאפשר ל-Wave Springs לספק כוח קפיצי משמעותי תוך תופסת שטח צירי פחות משמעותית בהשוואה לקפיצי דחיסה עגולים תיל רגילים. העיקרון התפעולי של Wave Springs מסתמך על העיוות האלסטי של פסגות הגלים והעמקים כשהם נתונים לעומסי דחיסה. כל גל מתפקד כאלמנט נושא עומס-, המפיץ את הלחץ באופן שווה על פני מבנה הקפיץ. עיצוב זה מאפשר ל-Wave Springs להשיג ביצועים אופטימליים ביישומים שבהם המקום מוגבל, כגון באטמי משאבה ובתצורות שונות מסוג אטמים מכניים. קפיצי הגל M7N ו-HJ92N, המשמשים בדרך כלל באטמים המכניים של EagleBurgmann, מדגימים את העיקרון הזה עם דפוסי הגלים המהונדסים שלהם המספקים עומס מוקדם עקבי במכלולי אטמים קומפקטיים.
תכונות עיצוב ליבה של Wave Springs
המצוינות ההנדסית של Wave Springs נובעת מהמאפיינים המבניים הייחודיים שלהם. קפיצים אלה מיוצרים מחומר תיל שטוח, בדרך כלל נירוסטה SS316 לעמידות בפני קורוזיה, ומפגינים צדדיות יוצאת דופן ביכולות הביצועים שלהם. ניתן להתאים את תצורת הגל על ידי התאמת פרמטרים כגון גובה גל, רוחב ועובי, מה שמאפשר למהנדסים לכוונן עדין- את קשיחות הקפיץ עבור יישומים ספציפיים. יכולת הסתגלות זו הופכת את Wave Springs לבעלי ערך במיוחד בסביבות תובעניות המצויות בזיקוק נפט, מתקני טיפול במים ותחנות כוח, בהן אטמי משאבות חייבים לשמור על ביצועים אמינים בתנאי תפעול משתנים. האופי הקומפקטי של Wave Springs מתורגם ישירות לחיסכון במקום בעיצובים מכניים. היכן שקפיץ סליל מסורתי עשוי לדרוש גובה צירי משמעותי, קפיץ גל יכול לספק קיבולת עומס שווה בשבריר מהחלל. יעילות זו מתגלה כבעלת ערך רב בעיצובים מודרניים מסוג אטמים מכניים שבהם יש לייעל כל מילימטר של שטח. קפיצי הגל M7N ו-HJ92N מדגימים יתרון זה בצורה מושלמת, ומשתלבים בצורה חלקה במכלולי איטום מבלי להתפשר על ביצועים או אמינות.
בחירת חומרים ומצוינות בייצור
בחירת החומרים משחקת תפקיד מכריע בביצועים ובאורך החיים של Wave Springs. נירוסטה SS316 עומדת כסטנדרט בתעשייה בשל השילוב יוצא הדופן של חוזק, עמידות בפני קורוזיה וחיי עייפות. דרגת נירוסטה אוסטניטית זו מכילה מוליבדן, אשר משפר את עמידותו בפני קורוזיה כלוריד ומספק ביצועים מעולים בסביבות כימיות קשות בהן נתקלים בדרך כלל ביישומי אטמי משאבות בתעשיות תרופות, מזון ומשקאות ותעשיות עיבוד כימיות. תהליך הייצור של Wave Springs דורש הנדסה מדויקת ובקרת איכות קפדנית. החוט השטוח עובר סלילה קצוות- במכונות מיוחדות שיוצרות את הגלים עם סובלנות ממדית מדויקת. כל שיא גל ועמק חייבים להיות ממוקמים במדויק כדי להבטיח חלוקת עומס אחידה ולמנוע כשל מוקדם. יצרני איכות מיישמים פרוטוקולי בדיקה מקיפים כדי לאמת קצב קפיצים, חיי עייפות ודיוק ממדים, ומבטיחים שמוצרים כמו קפיצי הגל M7N ו-HJ92N עומדים בתקני התעשייה עבור יישומים מסוג אטם מכני או עולים עליהם.
יישומים של קפיצי גל באטמים מכניים תעשייתיים
קפיצי גל הפכו לרכיבים הכרחיים בעיצובי אטמים מכניים מודרניים, המשרתים פונקציות קריטיות בשמירה על מגע עם פני החותמת ופיצוי על בלאי. באטמי משאבה, קפיצים אלו מספקים את הכוח הצירי החיוני ששומר על פני האיטום במגע תקין תוך התאמה של התרחבות תרמית, תנועת גלים ובלאי רכיבים לאורך חיי השירות של האטם. הפרופיל הקומפקטי של Wave Springs מאפשר ליצרני איטום לתכנן מכלולי איטום יעילים יותר המפחיתים את טביעת הרגל הכוללת של הציוד תוך שמירה על ביצועי איטום מעולים. קפיצי הגל M7N ו-HJ92N מייצגים תצורות סטנדרטיות בתעשייה-שאומצו באופן נרחב ביישומים מסוג אטמים מכניים במגזרים מגוונים. מעיינות אלו מצטיינים בסביבות שבהן מצטלבים אילוצי מקום ותנאי הפעלה תובעניים. בפעולות זיקוק נפט, בהן אטמי משאבות חייבים לעמוד בטמפרטורות גבוהות, נוזלים קורוזיביים והפרשי לחץ משמעותיים, Wave Springs מספקים ביצועים אמינים שקפיצי סליל מסורתיים אינם יכולים להשתוות אליהם. באופן דומה, במתקני טיפול במים, מעיינות אלו מספקים כוח איטום עקבי תוך התנגדות להשפעות הקורוזיביות של מים מטופלים ותוספים כימיים.
קפיצי גל בתצורות איטום משאבה
יישומי איטום משאבה דורשים רכיבים שיכולים לשמור על ביצועים עקביים בתנאי הפעלה משתנים. Wave Springs עומדים באתגר זה באמצעות מאפייני העיצוב המובנים שלהם. בתצורות מסוג אטם מכני יחיד, קפיץ גל מספק בדרך כלל את כוח הסגירה השומר על מגע בין פנים האטם המסתובב והנייח. כוח זה חייב להיות מכויל בקפידה כדי למנוע בלאי מופרז של הפנים תוך הבטחת אטימה נאותה בכל תנאי ההפעלה. הקפיצי גל M7N ו-HJ92Nמציעים מאפייני עומס מהונדסים בדיוק הממטבים את ביצועי האיטום על פני המעטפת התפעולית שלהם. הרבגוניות של Wave Springs משתרעת על תצורות אטם מכאני כפול הנפוצות בשימוש ביישומים מסוכנים או רגישים לסביבה. בעיצובים אלה, ניתן להשתמש ב-Wave Springs הן במכלול האיטום הפנימי והן במכלול החיצוני, כל אחד מהם דורש מאפייני עומס ספציפיים. היכולת להתאים אישית את גובה הגל ועובי החומר מאפשרת למהנדסים לציין Wave Springs המספקים דרישות ביצועים מדויקות לכל עמדה. יכולת ההתאמה האישית הזו מתגלה כבעלת ערך במיוחד באטמי משאבות מורכבים המשרתים תעשיות כמו ייצור עיסת נייר, שבה אמינות האיטום משפיעה ישירות על יעילות הייצור ועל תאימות סביבתיות.
תעשייה-יישומים ודרישות ספציפיות
מגזרי תעשייה שונים מטילים דרישות ייחודיות לאטמי המשאבה ולרכיבי ה-Wave Spring שלהם. תעשיית בניית הספינות דורשת פתרונות מסוג אטם מכני העומדים בפני קורוזיה של מי מלח, רטט ועומסי זעזועים תוך שמירה על אמינות-לטווח ארוך בסביבות ימיות מרוחקות. קפיצי גל המיוצרים מחומר SS316 מספקים עמידות מצוינת בפני קורוזיה ביישומים אלה, בעוד שהעיצוב הקומפקטי שלהם מפחית שיקולי משקל קריטיים במתקנים ימיים. ייצור תרופות מציג סביבה מאתגרת נוספת שבה Wave Springs מוכיחים את ערכם. אטמי משאבה ביישומים פרמצבטיים חייבים לעמוד בתקני היגיינה מחמירים תוך מניעת זיהום המוצר. המשטחים החלקים והעיצוב החופשי-של Wave Springs שיוצרו כהלכה תומכים בדרישות הניקיון הללו. בנוסף, היכולת של קפיצי הגל M7N ו-HJ92N לשמור על כוח קפיץ עקבי מבטיחה ביצועי אטימה אמינים במהלך פעולות עיבוד אצווה רגישות שבהן לא ניתן להתפשר על שלמות המוצר. מתקני עיבוד מזון ומשקאות מסתמכים על אטמי משאבות העומדים בתקני תאימות של ה-FDA תוך מתן ביצועים אמינים בסביבות שטיפה תכופות. קפיצי גל המיוצרים מחומר SS316 בדרגה גבוהה- עמידים בפני קורוזיה מניקוי כימיקלים ושומרים על התכונות המכניות שלהם באמצעות חשיפה חוזרת לטמפרטורות קיצוניות. הביצועים האמינים של הקפיצים ביישומים תובעניים אלה מסייעים למעבדי מזון לשמור על איכות המוצר ויעילות תפעולית תוך עמידה בדרישות הרגולטוריות.
היתרונות של קפיצי גל על פני עיצובי קפיצים מסורתיים
היתרונות של Wave Springs מתרחבים הרבה מעבר לגודלם הקומפקטי, וכוללים מאפייני ביצועים המתמודדים עם מספר אתגרים הנדסיים בו זמנית. אחד היתרונות המשמעותיים ביותר טמון ביכולת הקשיחות המשתנה שלהם. שלא כמו קפיצי סליל קונבנציונליים עם קצב קפיצים קבוע, קפיצי גל ניתנים להנדסה בקשיחות משתנה על ידי התאמת גיאומטריית גל או ערימת קפיצים מרובים. גמישות זו מאפשרת למהנדסים להתאים במדויק את מאפייני הקפיץ לדרישות היישום באטמי משאבות ובמתקנים אחרים מסוג אטמים מכניים. Wave Springs מפגינים ביצועים מעולים ביישומים הדורשים קיבולת עומס גבוהה בשטח מוגבל. טווח הקשיחות הגדול האפשרי עם Wave Springs מאפשר להם לספוג כוחות משמעותיים תוך שמירה על ממדים קומפקטיים. מאפיין זה מוכיח את עצמו כחיוני בעיצובים מודרניים של אטמי משאבות שבהם מזעור ציוד מניע אופטימיזציה מתמשכת של החלל. יכולת הריפוד החזקה וספיגת הרטט של Wave Springs תורמת גם לשיפור חיי האיטום על ידי שיכוך רעידות מכניות שעלולות לגרום לנזק לפני איטום או לבלאי מוקדם.
מאפייני ביצועים ויעילות חומר
יעילות החומר מייצגת יתרון משכנע נוסף של Wave Springs. קיבולת העיוות ליחידת נפח חומר עולה משמעותית על זו של קפיצי סליל מסורתיים, כלומר קפיצי גל משיגים ביצועים מקבילים תוך שימוש בפחות חומר. יעילות זו מתורגמת לחיסכון בעלויות בייצור-בנפח גבוה תוך הפחתת משקל הרכיבים, שיקול חשוב ביישומי תעופה וחלל, רכב וציוד נייד. קפיצי הגל M7N ו-HJ92N מדגימים את יעילות החומר הזו, ומספקים ביצועים חזקים ביישומים תובעניים מסוג אטם מכני תוך מזעור השימוש בחומרים. העיצוב המבני של Wave Springs מספק יתרונות מובנים במונחים של חוזק ועמידות בפני פגיעות. בהשוואה לקפיצי דיסק, המייצגים טכנולוגיית קפיצים נוספת-שחוסכת מקום, Wave Springs מציעים גמישות מעולה ומאפייני ספיגת פגיעות טובים יותר. חוסן זה מתגלה כבעל ערך באטמי משאבה הנתונים לנחשולי לחץ, הלם תרמי או פגיעות מכניות במהלך הפעולה. היכולת של הקפיצים לעמוד בעומסים דינמיים אלה ללא עיוות או כשל קבועים משפרת את אמינות האיטום הכוללת ומפחיתה את דרישות התחזוקה.
יתרונות התקנה ותחזוקה
מנקודת מבט של התקנה, Wave Springs מציעים יתרונות פרקטיים המפשטים את ההרכבה ומפחיתים את עלויות הייצור. הפרופיל הקומפקטי שלהם מאפשר קטרים קטנים יותר ואורכים צירים מופחתים פנימהסוג חותם מכניעיצובים, המשפיעים ישירות על מידות ומשקל הציוד הכוללים. יעילות שטח זו מאפשרת ליצרנים ליצור אטמי משאבה קומפקטיים יותר, המתאימים לטביעות הרגל של הציוד הקיים או לאפשר צמצום עיצובי הציוד החדשים. גם שיקולי תחזוקה מעדיפים את Wave Springs ביישומים רבים. המבנה החזק של הקפיצים ועמידותם לעייפות תורמים להארכת חיי השירות, ומפחיתים את תדירות התחזוקה וההחלפה של האיטום. כאשר נדרשת תחזוקה, העיצוב הקומפקטי של Wave Springs מפשט את הליכי הפירוק וההרכבה מחדש, ומצמצם את זמן ההשבתה. יכולת ההחלפה של עיצובים סטנדרטיים כמו קפיצי הגל M7N ו-HJ92N מייעלת עוד יותר את פעולות התחזוקה, מכיוון שניתן למצוא בקלות רכיבים אלה ולהחליף אותם בעת הצורך.

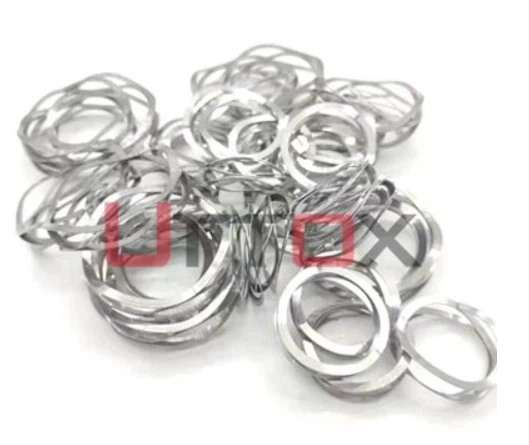

תצורות קפיצי גל סטנדרטיות: M7N ו-HJ92N
קפיצי הגל M7N ו-HJ92N מייצגים תקני תעשייה שפותחו במקור עבור אטמים מכניים של EagleBurgmann. תצורות ה-Wave Spring שאינן-מרותכות אלה הוכיחו את אמינותן באינספור התקנות, וזכו להכרה כעיצובי אמת מידה בתעשיית סוג האטמים המכניים. הסטנדרטיזציה של תצורות אלו מספקת יתרונות משמעותיים ליצרני ציוד ולמשתמשי קצה-, לרבות ניתנות להחלפה, מפרטים זמינים ונתוני ביצועים מוכחים שאומתו באמצעות ניסיון רב בשטח. קפיצי גל סטנדרטיים של EagleBurgmann M7N ללא-מרותכים כוללים תבנית גל ספציפית ותצורה ממדית המותאמת למגוון רחב של יישומי אטמים מכניים. המבנה הלא מרותך מבטל נקודות כשל פוטנציאליות הקשורות למפרקים מרותכים, ומשפר את האמינות באיטמי משאבה קריטיים. ייצור קפיצים אלו מפלדת אל חלד SS316 מבטיח עמידות מצוינת בפני קורוזיה ותכונות מכניות המתאימות לסביבות תעשייתיות תובעניות. תצורת ה-M7N הפכה למאומצת כל כך שהיא משמשת כתקן תעשייתי דה פקטו, עם יצרנים רבים המייצרים גרסאות תואמות.
מפרטים ויישומים של קפיצי גל HJ92N
קפיצי גל לא מרותכים של EagleBurgmann HJ92N סטנדרטיים- משלימים את סדרת M7N עם דפוס גל שונה ופרופיל מאפיין עומס. תצורת HJ92N נותנת מענה לדרישות יישום ספציפיות כאשר קיימים קצבי קפיצים שונים או אילוצי ממדים שונים. כמו סדרת M7N, קפיצי גל HJ92N משתמשים בחומר SS316 לביצועים אופטימליים ואריכות ימים. מתודולוגיית הבנייה הלא-מרותכת מבטיחה איכות עקבית ומבטלת נקודות תורפה במבנה הקפיץ שעלולות להוביל לכשל בטרם עת ביישומי אטמי משאבות קריטיים. גם M7N וגם HJ92N Wave Springs מוצאים יישום נרחב בתעשיות מרובות. במתקני זיקוק נפט, קפיצים אלו שומרים על ביצועי איטום אמינים במשאבות המטפלות בנפט גולמי, במוצרים מזוקקים ובחומרי ביניים מאכלים בטמפרטורות ולחצים גבוהים. מפעלי טיפול במים מעסיקים את המעיינות הללו באטמי משאבות למים נקיים, שפכים ומערכות הזנה כימיות. תעשיית העיסה והנייר מסתמכת על קפיצי גל M7N ו-HJ92N באטמי משאבות המטפלים בנוזלי תהליך, תוספים וזרמי פסולת. תחנות כוח מנצלות את המעיינות הללו במשאבות מי הזנה, מערכות עיבוי ושירותי עזר שבהם אמינות סוג האטם המכני משפיעה ישירות על זמינות המפעל.
תקני איכות וביצועים
מצוינות בייצור מבדילה את קפיצי הגל המובחרים M7N ו-HJ92N מחלופות נחותות. יצרני איכות מיישמים סובלנות מימדים קפדנית כדי להבטיח ביצועי קפיץ עקביים על פני אצוות ייצור. דרישות גימור פני השטח מונעות ריכוזי מתח שעלולים ליזום סדקי עייפות, בעוד שמפרטי החומר מבטיחים תכונות מכניות מתאימות ועמידות בפני קורוזיה. יש לשלוט בקפידה על תהליכי טיפול בחום כדי להשיג מזג קפיץ אופטימלי, לאזן בין חוזק לגמישות. אימות ביצועים באמצעות בדיקה מהווה מרכיב חיוני של אבטחת איכות עבור Wave Springs. בדיקת סטיית עומס- מאשרת שקפיצים עומדים בדרישות קצב הקפיצים שצוינו בכל טווח העבודה שלהם. בדיקת עייפות מעריכה-עמידות לטווח ארוך בתנאי טעינה מחזוריים המייצגים את השירות בפועל. בדיקת מימד מוודאת שהקפיצים עומדים בסובלנות גיאומטרית קריטית להתאמה ותפקוד נאותים במכלולים מסוג אטם מכני. אמצעי איכות מקיפים אלה מבטיחים שקפיצי גל M7N ו-HJ92N מספקים ביצועים אמינים ביישומי אטמי משאבות תובעניים.
תכונות טכניות ומאפייני ביצועים
התחכום הטכני של Wave Springs נובע מתכונות עיצוב מהונדסים בקפידה המייעלים את הביצועים על פני מספר פרמטרים. טווח הקשיחות הגדול שניתן להשיג עם Wave Springs מאפשר למהנדסים לציין רכיבים עם שיעורי קפיצים המותאמים במדויק לדרישות היישום. יכולת התאמה אישית זו משתרעת מקפיצים רכים מאוד ליישומי עומס מוקדמים קלים ועד לקפיצים קשיחים המסוגלים לעומס משמעותי. היכולת להתאים את מאפייני הקפיץ באמצעות שינויים בגיאומטריית גל או סידורי ערימת קפיצים מרובי- מספקת גמישות עיצובית שאין שני לה עבור יישומים מסוג אטם מכני. ריפוד חזק וספיגת רעידות מבדילים את Wave Springs מטכנולוגיות קפיצים אלטרנטיביים. מבנה הגל מספק מטבעו שיכוך המחליש רעידות מכניות ועומסי זעזועים. מאפיין שיכוך זה מגןאטמי משאבהמנזק שנגרם על ידי פעימות לחץ, הלם תרמי או פגיעות מכניות במהלך הפעולה. ביישומים שבהם ציוד מסתובב יוצר רטט, קפיצי גל מסייעים לבודד רכיבים מסוג אטם מכני מתנודות מזיקות שעלולות לסכן מגע עם פני החותמת או להאיץ בלאי.
דפורמציה של חומרים ויכולות טיפול בעומסים
יכולת העיוות הגדולה ליחידת נפח של חומר מייצגת יתרון מהותי של קפיצי גל. יעילות זו פירושה שקפיץ גל קטן יחסית יכול להכיל תזוזה צירית משמעותית תוך שמירה על כוח קפיץ שימושי. באטמי משאבה, מאפיין זה מאפשר לקפיץ לפצות על בלאי פנים האטמים, התרחבות תרמית ותנועת הציר לאורך מרווחי שירות ממושכים. קפיצי הגל M7N ו-HJ92N מדגימים יכולת זו, ומספקים ביצועים אמינים בכל טווח העבודה שצוין. מאפייני קשיחות משתנים מציעים אפשרויות עיצוב ייחודיות ביישומים מסוג אטם מכני. ניתן להתאים את הקשיחות של קפיצי גל על ידי שינוי גובה, רוחב או עובי של פסגת הגל. בנוסף, ניתן לשנות את מספר הגלים והסיבובים כדי להשיג עקומות סטייה- של עומס ספציפיות. ניתן לערום קפיצי גל מרובים בתצורות סדרה או מקבילות כדי ליצור מאפייני קפיצים מותאמים אישית שאינם ניתנים להשגה עם קפיצים בודדים. צדדיות זו מאפשרת למהנדסים לייעל את אטמי המשאבה לתנאי הפעלה ספציפיים, תוך איזון בין דרישות כוח הסגירה לבין רגישות תרמית וצרכי פיצוי בלאי.
ניתוח ביצועים השוואתי
בהשוואה לקפיצי דיסק, Wave Springs מדגימים יתרונות ברורים ביישומי חוזק- גבוה הדורשים גמישות טובה. מבנה הגלים הרציף של Wave Springs מפיץ את הלחץ בצורה שווה יותר מנקודות המגע הבדידות של קפיצי דיסק מוערמים. חלוקת מתחים זו משפרת את עמידות העייפות ועמידות הפגיעה, תכונות קריטיות עבור רכיבים מסוג אטם מכני ביישומים דינמיים. קפיצי גל גם מפגינים גמישות טובה יותר, המאפשרים להם להכיל עיוות גדול יותר ללא התקדמות קבועה או כשל. גודל המבנה הקומפקטי של Wave Springs מתורגם ישירות ליתרונות עיצוב הציוד. תחת פרמטרים מקבילים של עומס והטיה, קפיצי גל דורשים פחות מרווח צירי באופן משמעותי מאשר קפיצי סליל רגילים. יעילות החלל הזו מתגלה כבעלת ערך במיוחד באטמי משאבות מודרניים שבהם מזעור הציוד ממשיך להניע חדשנות עיצובית. דרישות שטח ההתקנה המופחתות מאפשרות בתי איטום קטנים יותר, ציוד קל יותר ונגישות משופרת לפעולות תחזוקה.
בחירת קפיצי הגל הנכונים עבור היישום שלך
בחירת קפיצי גל נכונה דורשת התייחסות מדוקדקת של מספר גורמים טכניים ותפעוליים. ניתוח יישומים צריך להתחיל עם הבנה מעמיקה של דרישות עומס, כולל עומס קדם סטטי וכוחות דינמיים שנתקלים במהלך הפעולה. ביישומים מסוג אטם מכני, הקפיץ חייב לספק כוח סגירה נאות כדי לשמור על מגע עם הפנים לאיטום תוך הימנעות מכוח מוגזם שמאיץ את שחיקת הפנים. תנאי הטמפרטורה משפיעים באופן משמעותי על ביצועי Wave Spring, משפיעים על תכונות החומר ועלולים לגרום ללחצים תרמיים אם קיימים שיפועים בטמפרטורה על פני הקפיץ. גורמים סביבתיים משפיעים במידה רבה על בחירת החומרים ועל פרמטרי העיצוב של Wave Springs. כימיקלים קורוזיביים, לחות גבוהה או מזהמים שוחקים עשויים לדרוש מפרטי חומרים או ציפויים מגנים משופרים. תקן החומר SS316 עבור קפיצי גל M7N ו-HJ92N מספק עמידות מצוינת בפני קורוזיה עבור רוב הסביבות התעשייתיות, אך תנאים אגרסיביים במיוחד עשויים לחייב חומרים משודרגים כגון סגסוגות Hastelloy או Inconel. אימות תאימות כימית מבטיח שקפיצי גל נבחרים יעמדו בנוזלי תהליך באטמי משאבות ללא השפלה.
מפרט מידות וביצועים
אילוצי מימד בתוך מכלולים מסוג אטם מכני מכתיבים פרמטרים של גודל קפיצי גל. המהנדסים חייבים לציין קפיצים המתאימים לקוטר הקדח הזמין ולמרווח צירי תוך מתן מאפייני עומס נדרשים. יש לשמור על מרווחים כדי למנוע היצמדות או הפרעה לרכיבי אטם אחרים. שיקולי ההתקנה כוללים את שיטת החזקת הקפיץ, פוטנציאל לסיבוב במהלך הפעולה, ונגישות לתחזוקה או החלפה. מפרטי הביצועים חייבים להתייחס לתנאי הפעלה סטטיים ודינאמיים כאחד. דרישות העומס הסטטי מגדירות את הכוח הדרוש לשמירה על מגע עם פני החותם במהלך תנאי-לא הפעלה, בעוד שעומסים דינמיים משקפים כוחות במהלך הפעולה. יש לקחת בחשבון השפעות טמפרטורה על קצב הקפיץ, שכן טמפרטורות גבוהות מפחיתות את מודול החומר ומשנות את מאפייני הקפיץ. חיזוי חיי עייפות המבוססים על תנאי טעינה מחזוריים מסייעים להבטיח חיי שירות נאותים עבור אטמי משאבה בפעולה רציפה.
שיקולי איכות ובחירת ספקים
בחירה בספק אמין של Wave Springs מייצגת החלטה קריטית המשפיעה על ביצועי סוג אטם מכני לטווח ארוך-. יצרני איכות מפגינים מחויבות לייצור מדויק, בדיקות קפדניות ותוכניות אבטחת איכות מקיפות. ניסיון בייצור קפיצי גל M7N ו-HJ92N עבור יישומים תובעניים מספק ביטחון ביכולות הספק. תמיכה טכנית מצוות הנדסה מיומן עוזרת לייעל את בחירת הקפיץ ולפתור אתגרי היישום. שיקולי עלות חייבים לאזן את מחיר הרכיב ההתחלתי מול עלות הבעלות הכוללת. קפיצי גל באיכות פרימיום מיצרני גלי קפיצי גל בסין עשויים לדרוש עלויות ראשוניות גבוהות יותר אך מספקים אמינות מעולה, חיי שירות ארוכים והוצאות תחזוקה מופחתות. הזמינות של תיעוד טכני, אישורי חומרים ונתוני בדיקה מספקת הבטחה לאיכות הרכיבים ומסייעת במאמצי ציות לרגולציה עבור תעשיות עם דרישות תיעוד מחמירות.
מַסְקָנָה
מעיינות גלמייצגים פתרון הנדסי מתוחכם עבור יישומים מוגבלים-שדורשים ביצועי קפיצים אמינים. העיצוב הייחודי שלהם מספק יכולת עומס יוצאת דופן בממדים קומפקטיים תוך שהם מציעים מאפייני ביצועים הניתנים להתאמה אישית. קפיצי הגל M7N ו-HJ92N הוכיחו את ערכם בתעשיות מגוונות, החל מזיקוק נפט ועד לייצור תרופות, וביססו את עצמם כרכיבים תקני-תעשייתיים ליישומים קריטיים מסוג אטם מכני. הבנת יכולות Wave Springs וקריטריוני בחירה נכונים מאפשרת למהנדסים לייעל את הביצועים והאמינות של אטמי המשאבה.
שתף פעולה עם Zhejiang Uttox Fluid Technology Co., Ltd.
Zhejiang Uttox Fluid Technology Co., Ltd., שהוקמה בשנת 1990, מביאה למעלה מ-30 שנות מומחיות מיוחדת באטמים מכניים ורכיבים נלווים. כיצרנית מובילה של קפיצי גל בסין, ספקית קפיצי גל בסין, ומפעל קפיצי גל בסין, Uttox מספקת קפיצי גל באיכות גבוהה במחירים תחרותיים. צוות המו"פ המנוסה שלנו מספק הדרכה טכנית ופתרונות מותאמים אישית לתנאי עבודה שונים, בעוד שמגוון המוצרים העשיר שלנו משרת תעשיות כולל זיקוק נפט, טיפול במים, עיסת נייר, בניית ספינות, מזון ומשקאות, בתי מרקחת ותחנות כוח. עם Wave Springs למכירה התואמים למפרטי EagleBurgmann M7N ו-HJ92N, אנו מציעים אפשרויות סיטונאיות של China Wave Springs מגובות במלאי מספיק לאספקה מהירה, תמיכה טכנית מקצועית ואבטחת איכות באמצעות בקרת איכות עצמאית. צור קשר עם הצוות שלנו בכתובתinfo@uttox.comהיום כדי לדון בדרישות Wave Springs שלך ולגלות כיצד התמחור התחרותי והמצוינות הטכנית שלנו יכולים לייעל את יישומי האיטום המכני שלך.
הפניות
1. Smalley Steel Ring Company. "מדריך לעיצוב ויישום של קפיצי גל." תיעוד טכני הנדסי, חטיבת פיתוח מוצרים של Smalley.
2. בקר, לורנס אי. וצ'סי, גיילורד ג'י. "על היציבות הסטטית של קרסט-ל-מעיינות גלים של קרסט." Journal of Mechanical Design, האגודה האמריקאית של מהנדסי מכונות.
3. הוועדה הטכנית של אטמים מכניים. "תקנים לקפיצי גל אטמים מכניים ביישומים תעשייתיים." איגוד התקנים לציוד תעשייתי.
4. אנדרסון, מארק ג'יי. "שיטות חיזוי חיי עייפות עבור רכיבי קפיצי גל ביישומים דינמיים." כתב העת הבינלאומי לחומרים ומבנים להנדסת עייפות ושברים.
