זה הכרחי בצורה יוצאת דופן לשמור על שפיכת נוזלים כאשר עובדים עם מכשירים מסתובבים בתעשייה. האטם מכני של mg1היא דרך מנוסה-ו-אמיתית להבין את הבעיה הזו. היא מפעילה יללות אלסטיות שמתכננות לחסום אנרגטי בין חלקים מיושבים לחלקים שנעים. אטם יללות קפיצי יחיד-זה פועל בצורה בלתי צפויה ממסגרות לחיצה סטנדרטיות. הוא עושה זאת באמצעות מגע עימות מבוקר, שבו השילוב הנכון של חומרים והתאמה מונעת מים פועלים יחד כדי לשמור על נוזלי הידית בפנים. הידיעה כיצד חלקים אלה עובדים יחד עושה הבדל בהשגת מנהלים וקבוצות תחזוקה בוחרות סידורי סגירה ששומרים על ציוד מצויין בעוד שהם גורמים לכמה שפחות בעיות ככל שניתן להעלות על הדעת עם משאבות, בלנדרים ומערכות חילופי נוזלים.
הבנת עקרון העבודה של איטום מכני MG1
בליבו, האטם המכני mg1 פועל על ידי מתן אפשרות למגע מבוקר בין שני משטחים מכוסים להפליא. אחד המשטחים מסתובב עם הפיר, ואילו השני נשאר עדיין בתוך מארז החומרה. מגע פנים-אל- זה יוצר משטח קיבוע שעוצר את תנועת הנוזל, אך עדיין מאפשר את הפיתוח הסיבובי שדרושות המשאבות כדי לעבוד.
רכיבי ליבה ותפקידיהם

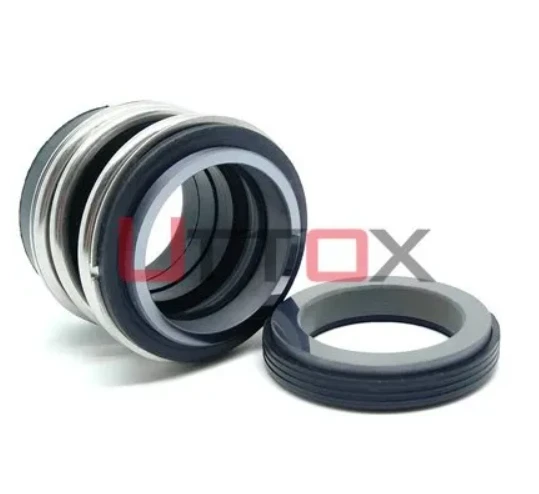

מסגרת החותם מורכבת מכמה חלקים חיוניים הפועלים יחד. חזית הסיבוב, העשויה ככלל מפחמן זפת או פחמן אנטימון, מחוברת לפיר ומסתובבת עם המכונה. מהצד השני יש את העימות הקבוע, שנשאר בפנים תא החותם והוא עשוי ככלל מסיליקון קרביד או טונגסטן קרביד. יש סרט מינורי של נוזל (נמדד במיקרונים) בין הפנים הללו ששומר על החסימה במקום ומשמן את החלקים הנעים. חלק הנשימה האלסטי הוא מה שהופך את התוכנית הזו למיוחדת במינה. היללות עשויות מאלסטומרים כמו VITON, EPDM או NBR ויש לה שני עיסוקים: היא דוחפת את פני האיטום יחד לאורך הרכזת ומאפשרת לפיר לנוע ללא צורך בטבעות O- אנרגטיות. זה משחרר את הנושא של דאגת פיר שקורה עם מספר רב של אטמים אחרים מאז הפיכת טבעות O- לשחוק פערים לתוך משטחי הפיר לאורך זמן.
מנגנון איטום דינמי
לחץ הידראולי וכוח קפיץ מכני שומרים על פני האטימה יחד במהלך הפעילות. המפוח מתכווץ בעדינות, מייצר עומס פנים אחיד המגיב אוטומטית לטמפרטורה, לסטייה של הציר ולדפוסי בלאי. שכבה דקה של נוזל תהליך נכנסת לאזור שבין הצדדים בזמן שהפיר מסתובב. חומר סיכה הידרודינמי מוריד את החיכוך והחום. כאשר מתמודדים עם מים, כימיקלים עדינים ותמיסות חלקות, השימון העצמי הזה הוא יתרון. קפיצי סליל פתוחים- מונעים מחלקיקים להיתקע, ומפוחים מציעים לו גמישות טבעית כאשר הפיר אינו מסודר, משהו שעיצובי איטום קשיח לא יעשו.
זיווג חומרים ואופטימיזציה של ביצועים
לבחירת חומרי העימות הנכונים יש השפעה תיאום על משך הזמן והאמינות שהאטם ממשיך. פני פחמן יכולים להיווצר ללא מאמץ ויש להם מקדמי טחינת מו, מה שמרמז שניתן לנצל אותם עם מים וחומצות שאינן אכזריות. בשילוב עם טבעות ממשק סיליקון קרביד, הסט יכול להתמודד עם טמפרטורות מ-20 מעלות עד +200 מעלות ולא יישחק בתמיסות חומציות או מסיסות מעט. קצוות טונגסטן קרביד קשים יותר וסופיים ארוכים יותר מחומרים אחרים, כך שהם טובים בהרבה לעבודות קשות יותר המשתמשות במשקלים גבוהים או חומרים קשים. חלקי המתכת, כמו הבסיס והבולסטרים, עשויים מפלדת אל חלד SS304 או SS316, מה שהופך אותם בטוחים לשחיקה ויציבים בטווח רחב של טמפרטורות.
מפרט טכני והרכב חומר של אטם מכני MG1
על ידי הכרת המפרט המיוחד ובחירות הבדים עבורחותם burgmann mg1, קבוצות בנייה יכולות לתאם בצורה מעולה את התנאים המוקדמים של כלב הים לתנאי עבודתו. זה מוריד את הסיכוי שהוא יתקלקל גם כן לפני זמן רב או ידרוש תיקון ספונטני.
פרמטרי הפעלה וטווח גדלים
הדגמים המכאניים UTTOX mg1, mg12 ו- mg13 יכולים לעבוד עם גדלי פיר הנעים בין 12 מ"מ ל-120 מ"מ, שהוא מגוון רחב המכסה את רוב ההגדרות הנפוצות של משאבות צנטריפוגליות שנמצאות במפעלים. הוא יכול להתמודד עם עד 16 בר של לחץ ומהירויות החלקה של עד 10 מ' לשנייה, מה שהופך אותו למושלם עבור רוב השימושים בכונן במהירות משתנה ולהתקנות ישיר- של מנועים מצמדים. סובלנות הטמפרטורה נעה בין -20 מעלות ל-+200 מעלות, אבל הגבול העליון משתנה מאוד בהתאם לסוג הגומי המשמש. אלסטומרי NBR פועלים ביעילות עד כ-+120 מעלות במדיה על בסיס מים, בעוד אלסטומרים של VITON יכולים לעבוד עד +200 מעלות בסביבות כימיות ושמן. עבור נוזלי תהליך מסוימים, הבחירות FFKM ו- AFLAS מציעות הגנה כימית טובה יותר.
שיקולי בחירת חומרים
חומרי טבעת האיטום חייבים להתאים לכימיקלים בתהליך ולטמפרטורת הפעולה. פחמן ספוג-שרף זול ויעיל במים נקיים ובשירות כימי עדין, אבל פחמן אנטימון הופך את השימוש במוצקים מרחפים לקשה יותר. סיליקון קרביד (SIC) מנוצל בעיבוד כימי מכיוון שהוא מתנגד לקורוזיה ומעביר חום היטב. סיליקון קרביד (SSIC) מספק צפיפות ואטימות גבוהות יותר לשימוש בטוהר- גבוה, בעוד שצדדי טונגסטן קרביד מתפקדים בצורה הטובה ביותר בשימוש בתרכובת שוחקת, שבה עמידות חיי השחיקה מכתיבה. בחירת גומי משפיעה על תאימות כימית. EPDM מטפל במים ובקיטור, NBR מטפל בשמן, ו-VITON יכול להתמודד עם כמה כימיקלים חזקים.
יכולת החלפה ממדי
מידות החותם הן סטנדרטיות בעסק והן זהות לאלו של דגמי Eagle Burgmann MG1/MG12/MG13, AESSEAL B02/B012/B013 ו-Vulcan 191/192/193. יכולת ההחלפה הזו מקלה על הגדרות השיפוץ ומאפשרת לצוותי רכש לקבל חלקים מיותר מספק אחד בלי צורך לחשוב מחדש על מכלולי המשאבה. ההבדל העיקרי בין שלוש הגרסאות הוא אורך המפוח: אטם מכני של mg1 הוא ההגדרה הרגילה, ל-mg12 יש מפוח באורך- בינוני, ול-mg13 יש את אורך העבודה הארוך ביותר עבור מצבים שצריכים להתאים לתנועה צירית ארוכה יותר.
גורמי חיי שירות ועמידות צפויים
בשימוש נכון ובהתאם להוראות היצרן, אטמים מכניים צריכים להחזיק מעמד בין 18,000 ל-24,000 שעות לפני שיש צורך להחליפם. תוחלת החיים בפועל תלויה במידת הניקיון של המדיה, באיזו תדירות הטמפרטורה משתנה, ועד כמה הפיר יכול לצאת מהיישור. שימוש מתמשך בטמפרטורות גבוהות מאיץ את תהליך ההזדקנות של האלסטומרים, ומחזורי התחלה-תדירות תכופים גורמים לעומסי הלם תרמיים על פני קרמיקה. מגע כימי עם חומצות מחמצנות או נוזלי כלור מפרק כמה תרכובות גומי לאורך זמן. זה אומר שצריך לבדוק אותם על בסיס קבוע ולהחליף אותם לפני שהם נשברים. הקפדה על מספיק נוזל שטיפה ושמירה על טמפרטורת הפנים באמצעות תרמוגרפיה אינפרא אדום יכולה לעזור למצוא בעיות לפני שהן הופכות גדולות מדי לתיקון.
התקנה, תחזוקה ופתרון בעיות של אטם מכני MG1
הדרך הנכונה להתקין אטם מכני של mg1 ולעקוב אחר לוחות זמנים של תיקון רגילים משפיעה ישירות אם הם נמשכים כל עוד הם אמורים או להישבר מוקדם בגלל טעויות שהיו יכולות להימנע.
הכנה-טרום התקנה
לפני ההתקנה, ודא שהאטם החדש מתאים לציוד המקורי בקוטר הפיר, גודל החדר ומפרטי החומר. בדוק את הפיר ותא האיטום לאיתור נזקים כגון כתמים, קורוזיה או בלאי ממדים שעלולים להשפיע על ביצועי האיטום. גימור הפיר לא יעלה על 0.5 מיקרון Ra, והנזק במיקום האיטום חייב להישאר בטווח של 0.05 מ"מ. נקה את כל משטחי המגע ביסודיות באמצעות חומרים מתאימים להסרת משקעים, שאריות אטם ישנות וחלודה. אם מתגלה נזק לפיר, יש להשלים שיטות תיקון כגון התקנת שרוול, ציפוי קרמי או ציפוי כרום לפני שתמשיך בהרכבה.
הליך התקנה שלב-אחר-שלב
מרחו שכבה דקה של חומר סיכה תואם על חלקי האלסטומר כדי למנוע נזק במהלך ההרכבה, והבטחת תאימות חומר סיכה לחומרים כמו EPDM או VITON. התקן את המושב הנייח בזהירות, תוך יישור נכון של תכונות נגד-סיבוב. הדק את הברגים של הבלוטות בהדרגה בתבנית צולבת כדי למנוע עיוות. מקם את היחידה המסתובבת באורך העבודה שצוין כך שהמפוח יישאר ניטרלי, לא דחוס ולא מתוח. אבטח צווארונים או שרוולים תוך שימוש בערכי מומנט מומלצים, הימנעות מהידוק יתר שעלול לגרום ללחץ על הציר. יישור נכון וטיפול זהיר במהלך ההתקנה עוזרים לשמור על שלמות החותם ולמנוע בעיות תפעול מוקדמות.
פרוטוקולי תחזוקה שוטפת
יישום תוכנית תחזוקה מונעת הכוללת בדיקות דליפות חזותיות חודשיות, ניטור טמפרטורה רבעוני עם כלי אינפרא אדום ובדיקות שנתיות של מערכות תומכות אטמים. רשום נתוני בסיס כגון טמפרטורה, לחץ ושיעורי דליפה כדי לזהות מגמות ביצועים לאורך זמן. עקוב אחר טמפרטורות המיסבים והאטם יחד, מכיוון שכשלים במיסבים מציגים לעתים קרובות רטט שפוגע בפניי האיטום. החלף את מסנני מערכת ההדחה באופן קבוע וודא שזרימת הקירור עומדת בדרישות היצרן. ניטור ותיעוד עקביים מאפשרים זיהוי מוקדם של בעיות, הארכת חיי השירות ומזעור זמן השבתה לא מתוכנן עבוראטם מכני מסוג mg1ביישומים תעשייתיים.
מצבי כשל ושיטות אבחון נפוצות
דליפה פתאומית נובעת לעתים קרובות מהלם תרמי, זיהום או אובדן מגע עם הפנים עקב כשל איטום משני. דליפה הדרגתית עשויה להעיד על אי התאמה של החומר או תנאי הפעלה מוגזמים. כשל מוקדם זמן קצר לאחר ההתקנה מצביע בדרך כלל על הרכבה לא נכונה, זיהום או גודל שגוי. קוקוס פנים מתרחש כאשר קירור לא מספיק גורם למשקעים של נוזלים בין פני החותם. מפוח סדוק מרמז על התקפה כימית, חשיפה לאוזון או מתח חוסר יישור. סיבוב שרוול הציר מצביע על חיבור לא מספק של הנעה או הידוק לא תקין. אבחון מדויק מחייב בדיקה של רכיבים ותנאי הפעלה כדי למנוע הישנות ולשפר את אמינות האיטום.
ניתוח השוואתי: אטם מכני MG1 לעומת אטמים מכניים אחרים
כדי לבחור את הגדרת החותם הנכונה, עליך לדעת כיצד העיצובים השונים מתמודדים עם בעיות יישום ומגבלות תפעול שונות.
עיצוב מפוח MG1 לעומת אטמי קפיצי סליל
אטמי קפיצי סליל מחלקים עומס פנים על פני מספר קפיצים, ומשפרים את הסבילות להטיית הציר ולרעידות. האטם המכני mg1 משתמש בקפיץ אחד גדול, מפשט את העיצוב ומבטל סיכונים של קורוזיה קפיצים בסביבות קשות. עיצוב המפוח שלו יעיל במיוחד בטיפול בנוזלים עם מוצקים מרחפים, מכיוון שהוא מתנגד לסתימה בניגוד לקפיצי סליל. זה הופך אותו למתאים לשפכים, עיבוד עיסת ואמצעי התגבשות, כאשר שמירה על לחץ פנים עקבי היא קריטית לביצועי איטום אמינים.
סידורי חותם בודד לעומת מערכות חותם כפול
אטמים כפולים מספקים בלימה משופרת באמצעות שני ממשקי איטום ונוזלי מחסום, מה שהופך אותם לאידיאליים עבור מדיה מסוכנת או דליקה. עם זאת, הם מורכבים יותר ויקרים משמעותית. האטם המכני mg1, כאטם יחיד, מציע הגנה מספקת ביישומים רבים כגון טיפול במים ותעשייה כללית. הוא מאזן בין עלות וביצועים בצורה יעילה, מה שהופך אותו לבחירה מעשית שבה סיכוני הדליפה ניתנים לניהול ומועדפת פשטות המערכת.
אטמי מחסניות לעומת אטמי רכיבים
אטמי מחסניות הם יחידות- שהורכבו מראש המפשטות את ההתקנה ומפחיתות את הסיכון לשגיאות, ומצמצמות את זמן ההשבתה במהלך התחזוקה. אטמי רכיבים כמו האטם המכני mg1 דורשים התקנה קפדנית יותר אך מציעים גמישות ועלות נמוכה יותר, בדרך כלל 30-40% פחות מאשר אפשרויות מחסניות. עבור מתקנים עם טכנאים מיומנים, אטמי רכיבים מספקים ערך טוב יותר-לטווח ארוך. עם זאת, בסביבות עם מומחיות מוגבלת או תחלופת תחזוקה תכופה, אטמי מחסניות עשויים להצדיק את העלות הגבוהה יותר באמצעות מופחתת שגיאות התקנה והחלפה מהירה יותר.
ביצועי עלות והצעת ערך
האטם המכני UTTOX mg1 מספק ביצועים דומים למותגי OEM בעלות נמוכה יותר תוך שמירה על תאימות ממדי עם עיצובים מרכזיים. זה מאפשר החלפה ישירה ללא שינויים, ומפחית את הוצאות התחזוקה. מתקנים המנהלים מספר רב של משאבות נהנים מסטנדרטיזציה על חלופות עלות-יעילות השומרות על אמינות. האיזון בין סבירות לביצועים הופך את החותם הזה לבחירה חזקה עבור פעולות המבקשות לייעל את תקציבי התחזוקה מבלי לפגוע ביעילות המערכת.
מדריך רכש ואמון מותג עבור אטמים מכניים MG1
כדי להתמצא בשרשרת האספקה של איטום תעשייתי, עליך לדעת כיצד למצוא ספקים מוסמכים, לבדוק את איכות המוצרים שלהם ולבנות מערכות יחסים שיתמכו בצרכים-ארוכי הטווח שלך.
קריטריונים לבחירת ספק
בחר ספקים עם ניסיון בייצור מוכח, אישורי איכות ותמיכה טכנית חזקה. UTTOX מציעה למעלה מ-30 שנות ניסיון בייצור מוצרי אטימה מכאנית של mg1, הנתמכת על ידי מערכות -מוסמכות ISO ובדיקות חומר- פנימיות. בקש תיעוד כגון תעודות חומר, נתוני קשיות ודוחות בדיקת מימדים. ספקים אמינים מספקים רשומות ניתנות למעקב עבור כל אצווה. הימנע מספקים חסרי תיעוד או שמציעים מחירים נמוכים בצורה יוצאת דופן, מכיוון שלעתים קרובות אלו מצביעים על פגיעה באיכות שעלולה להוביל לכשלים מוקדמים.
זמני אספקה וזמינות מלאי
גדלים וחומרי אטימה סטנדרטיים זמינים בדרך כלל מהמלאי תוך 3-5 ימי עסקים דרך ספקים מבוססים. UTTOX מחזיקה מלאי של תצורות נפוצות כדי לענות על צורכי החלפה דחופים. גדלים או חומרים מותאמים אישית עשויים לדרוש 2-4 שבועות בהתאם ללוחות הזמנים של הייצור. תכנון פעילויות תחזוקה מראש מאפשר לצוותי רכש לאבטח חומרים אופטימליים מבלי לשאת בעלויות משלוח מזורזות, מה שמבטיח הן יעילות והן בקרת עלויות.
כיסוי אחריות ותמיכה לאחר-מכירות
יצרנים בעלי מוניטין מספקים אחריות המכסה פגמי חומר וייצור, הנעים בדרך כלל בין 12-18 חודשים לאחר המשלוח או 6 חודשים לאחר ההתקנה. תביעות תקפות דורשות הוכחה להתקנה ושימוש נכונים. תמיכה חזקה לאחר-מכירות חשובה לא פחות, ומציעה סיוע בפתרון בעיות, המלצות חומרים והדרכה. UTTOX מספקת תמיכה טכנית מגיבה, בדרך כלל משיבה תוך 24 שעות, ועוזרת ללקוחות לפתור בעיות במהירות ולשמור על פעולה רציפה.
כישורי הנדסה מותאמים אישית
יישומים הכוללים טמפרטורות קיצוניות, כימיקלים אגרסיביים או ציוד לא-סטנדרטי עשויים לדרוש פתרונות איטום מותאמים אישית. יצרנים עם צוותי הנדסה ייעודיים יכולים לעצב תצורות מותאמות ולהמליץ על חומרים מתקדמים כדי לעמוד בדרישות ספציפיות. פתרונות מותאמים אישית כוללים לרוב בדיקת אב טיפוס, הוספת 4-6 שבועות לזמן האספקה. עם זאת, השקעה בהנדסה נכונה מפחיתה עלויות-לטווח ארוך על ידי מניעת כשלים חוזרים והבטחת ביצועים אמינים בתנאי הפעלה מאתגרים.
מַסְקָנָה
האטם מכני של mg1העיצוב מבוסס על תפיסת עבודה של אטם מכני שנמצא בשימוש אמין במסגרות תעשייתיות רבות במשך שנים רבות. עיצוב אטם המפוח הזה מטפל במצבי כשל נפוצים תוך שמירה על עלויות נמוכות על ידי מתן ממשק מבוקר בין חלקים מסתובבים ונייחים באמצעות זיווג חומרים מדויק ואיזון הידראולי. מנהלי רכש ומהנדסי תחזוקה יכולים לעשות בחירות שמשפרות את יציבות הציוד על ידי הכרת המפרט הטכני, כיצד להתקין אותו נכון, והיתרונות והחסרונות של סוגים שונים של אטמים. האופן שבו UTTOX מייצר דברים תואם לעיצובים סטנדרטיים-תעשייתיים מבחינת גודל, והם מציעים תמיכה טכנית מהירה ושומרים על אוסף בהישג יד כדי לשמור על פעילות חלקה.
שאלות נפוצות
1. אילו יתרונות מספקים אטמי MG1 ביישומי משאבות תעשייתיות?
מה שאתה צריך לדעת על אטם מכני של mg1: עיצוב המפוח נפטר מטבעות ה-O- הדינמיות שגורמות לרוב לנקיעה בציר. זה מצמצם את צרכי התחזוקה וגורם לכלים להחזיק מעמד זמן רב יותר. העיצוב יכול להתמודד עם פירים לא מיושרים ותנועה צירית מבלי לאבד מגע עם הפנים. זה הופך אותו לאמין במיוחד במצבים שבהם הטמפרטורה משתנה או הבסיס מתיישב. מכיוון שהחומרים כל כך גמישים, ניתן להתאים את דרישות האיטום בצורה מושלמת לכימיה של התהליך ולטמפרטורות עבודה.
2. כיצד נוהלי התקנה יכולים להאריך את תוחלת חיי האיטום?
ניתן למנוע את מרבית התקלות המוקדמות על ידי הקפדה על גימור של משטח הפיר, שמירה על מגבלות היישור ושמירה על נקיון אזור ההרכבה. כאשר אורך העבודה ממוקם נכון, המפוח פועל בטווח הדחיסה לו הוא נועד. הידוק הדרגתי של לוחות הבלוטות עוצר את התעוותות של הבית, מה שגורם לעומסי פנים לא אחידים ומאיץ את דפוסי הבלאי.
3. האם אפשרויות התאמה אישית זמינות עבור יישומים מיוחדים?
כדי לענות על צרכים לא-סטנדרטיים, יצרנים כמו UTTOX מציעים החלפת חומרים, גימורים מותאמים אישית ושינויים בגודל המוצרים שלהם. מהנדסים יכולים לבקש חומרי פנים טובים יותר לשימוש גס, אלסטומרים שונים לתאימות כימית, או אורכי מפוח שונים עבור מכונות עם צורות תאי איטום מוזרות.
שותף עם Uttox לפתרונות אטימה מכנית אמינים של MG1
Uttox מציעה טכנולוגיית איטום מכאני מנוסה-ו-מגובה ב-30 שנות ניסיון בייצור בסיוע למפעלים ב-50 מדינות ברחבי העולם. בתור אמיןאטם מכני של mg1ספק, אנו מחזיקים מלאי גדול של עיצובים סטנדרטיים ויכולים גם לבצע הנדסה מותאמת אישית לשימושים ייחודיים. צוות המומחים שלנו יעזור לך לבחור את מפרטי החומר הטובים ביותר העונים על צרכי הביצועים שלך והתקציב שלך לרכישות במהלך פגישת יישום בחינם. אתה יכול לשלוח לנו דוא"ל בכתובת info@uttox.com כדי לדבר על בעיות האיטום שלך, לקבל מפרט מוצר מלא או לקבל הצעות מחיר לצורכי איטום סטנדרטיים וגם מותאמים אישית. אנו תומכים בתוכניות שקונות בכמויות גדולות על ידי הצעת מחיר תחרותי, משלוח מהיר למקרי חירום ועזרה מומחים לאחר המכירה כדי לוודא שהציוד שלך ממשיך לעבוד כראוי.
הפניות
1. Mayer, E., and Burgmann, H. (2019). אטמים מכניים: עיצוב ויישום בציוד מסתובב. עיתונות תעשייתית.
2. Flitney, RK (2021). מדריך חותמות ואיטום, מהדורה 7. באטרוורת'-היינמן.
3. American Petroleum Institute (2020). תקן API 682: משאבות-מערכות איטום גלים למשאבות צנטריפוגליות וסיבוביות, מהדורה 5.
4. Lebeck, AO (2018). עקרונות ועיצוב של אטמי פנים מכניים. Wiley Engineering Publications.
5. Summers-Smith, JD (2020). מבוא לעיצוב אטמי פנים מכניים. הוצאה לאור הנדסית מקצועית.
6. איגוד האיטום האירופי (2022). הנחיות טכניות לבחירת חותמות מכניות והתקנה בתעשיות תהליכיות. סדרת הדוחות הטכניים של ESA.
